第２４回 補機類選定（その３）
RAEng_PublicationsによるPixabayからの画像
冷却や排気にもちいる送風機の選定をおこないます
〇送風機
空気出入口の圧力差でよびかたが異なります
ファン:10kPa未満
ブロア:10～100kPa未満
圧縮機:100kPa以上
さらに気体の流れ方向で分類されます
効率、出口圧は、めやすです
①遠心式
遠心力で羽根車の主軸に垂直方向に吐出
・シロッコ
低効率、出口圧力中
・ターボ
高効率、出口圧力大
②軸流式
遠心力で羽根車の主軸に同心方向に吐出
・ダクトファン
低効率、出口圧力中
・有圧換気扇
低効率、出口圧力低
送風機の選定をするために目標風量を装置に流したときの圧力損失を計算します。送風機の性能曲線を調べて目標風量での静圧が圧力損失をうわまわる送風機をえらびます。またサージングが生じて風量が不安定にならないように静圧が右あがり勾配の流量範囲では使用しないようにします。

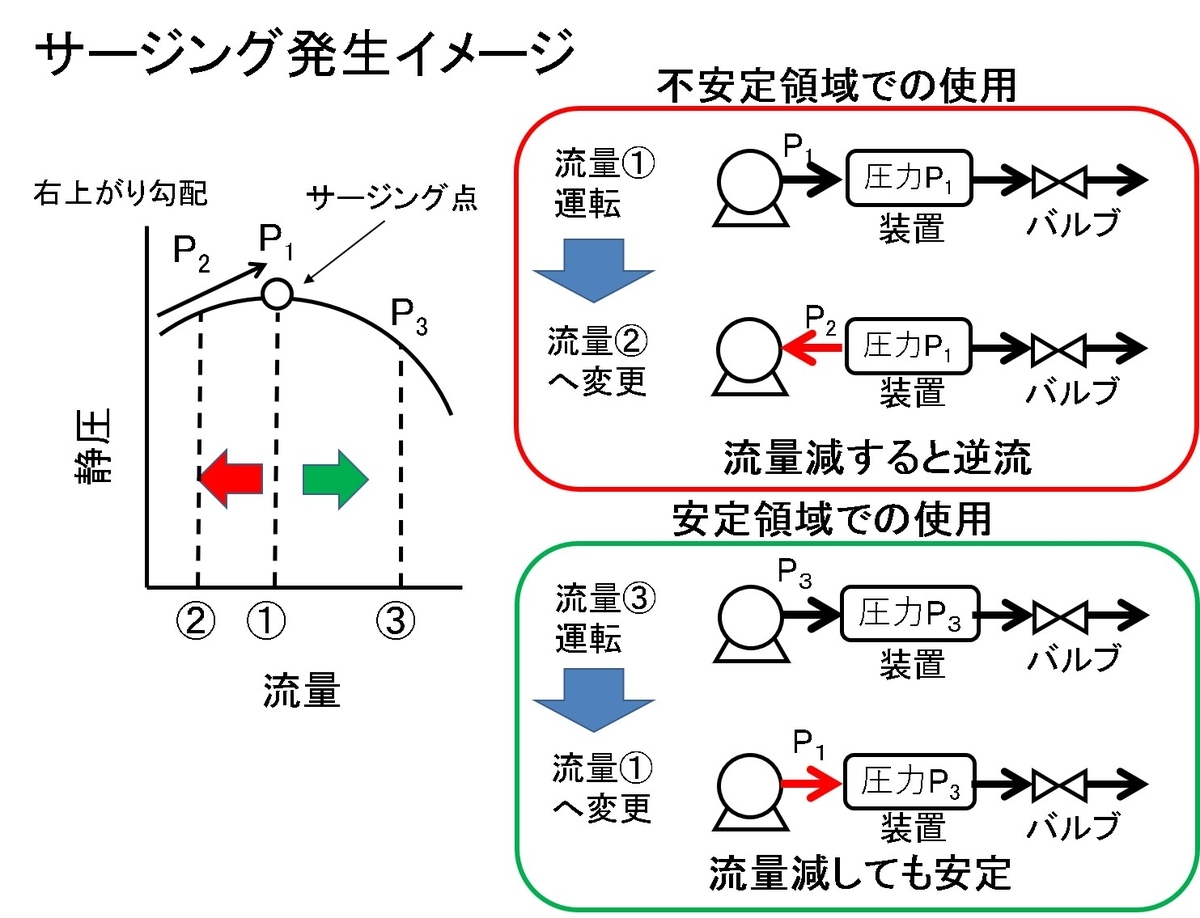

図のように送風機に装置など空気がたまる容器が接続されていると、流量をへらしたときに容器内の圧力より送風機の静圧がさがり逆流が生じるなどの不安定な状態になります。
私は容器内への送風は高圧力のターボを、コンパクトに広範囲の面へ送風するときは軸流式を選んでいます。
次回から試作した装置のテストをおこなうステップにはいります
